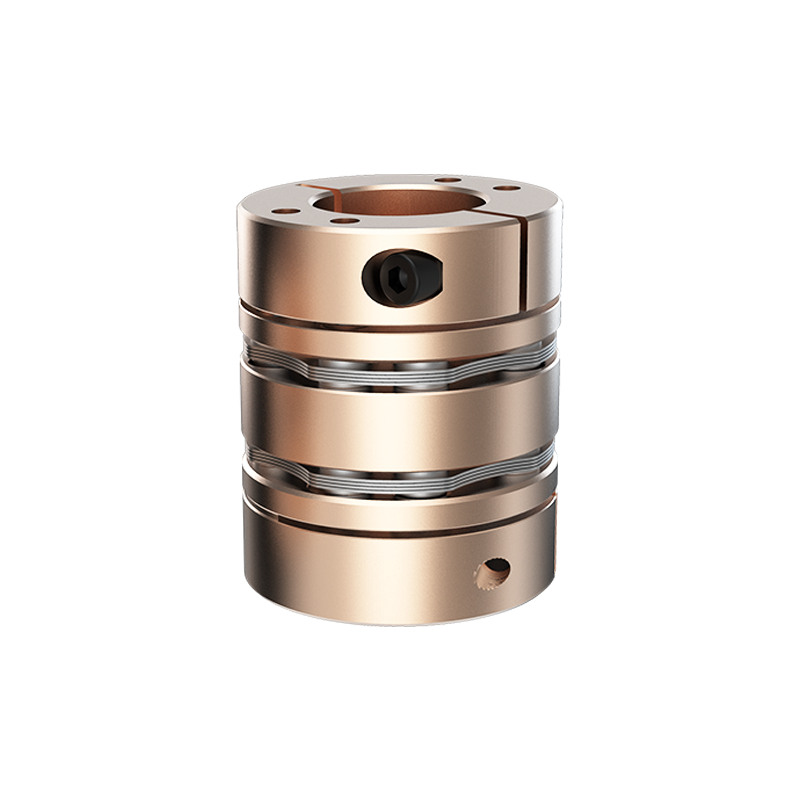

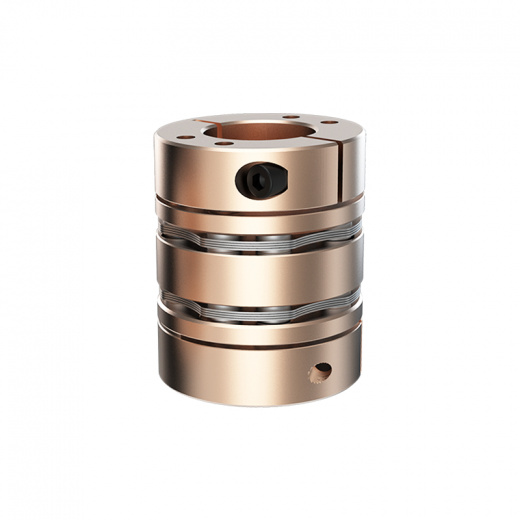

Мембранная муфта LDG2-B-D40-L50-14-14 (LS-DRIVE) предназначена для соединения валов двигателя, редуктора, винта ШВП или другого вращающегося узла. Применяется в станках с ЧПУ, приводах подачи, позиционирующих механизмах и промышленной автоматике.
Пакет нержавеющих ламелей обеспечивает точную передачу момента и компенсацию малых угловых отклонений, разгружая подшипники и сохраняя соосность привода. Высокая крутильная жесткость подходит для точного позиционирования на высоких скоростях.
Размерные ориентиры:
- наружный диаметр — около 40 мм;
- длина — около 50 мм;
- посадочные отверстия — 14 и 14 мм.
Технические особенности:
- две полумуфты с расточенными посадочными диаметрами, две пластины-ламели из нержавеющей стали и проставка;
- передача высоких крутящих моментов;
- высокая жесткость на кручение;
- компенсация углового люфта до 2,5° за счет двухшарнирного исполнения.
Состав поставки: муфта в сборе — две полумуфты, проставка, комплект ламелей, подготовленные посадочные отверстия.
Области применения: механизмы с сервоприводами, высокоточное оборудование, станки с ЧПУ.
Артикул для заказа: CU00-00016.
